神他妈割开的套筒夹紧

寂静回声

问









答

神他妈割开的套筒？那是楔形夹紧块。锥体推动楔形夹紧块。从而实现夹紧功能。现在什么文盲都在做设计，难怪一个个工资那么低。

楔形夹紧块的核心性能要求是：足够的抗压强度与抗断裂韧性、工作面高耐磨性、尺寸稳定性，同时硬度需高于被夹紧工件，避免自身磨损。
一般45#或40Cr调质处理，工作面高频淬火。

夹紧块的 “厚度” 通常指径向壁厚，计算时不能仅依赖接触应力判断，需从挤压强度、接触强度、刚度三个角度综合考核。

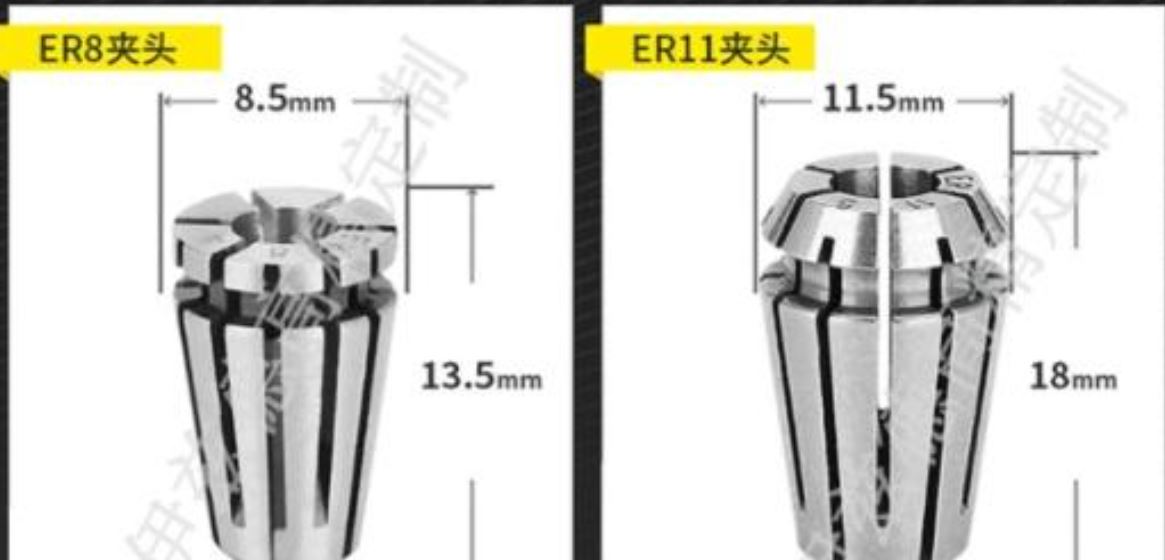

但夹紧块被完全割开，这种结构是不合适的。你可以查一下ER夹头。人家夹紧块是连着的，是一个整体，只不过是带着缝，就可以保证对中精度。
楼主是强行地把一个整体的结构，用线切割方式变成了八块。块跟块之间还有间缝，然后彼此又没有联系，那整个位置就全乱套了。

苍狼清风笑

这个玩意，我用的太多了。
