无心磨再造大修后一切都变了

寂静回声

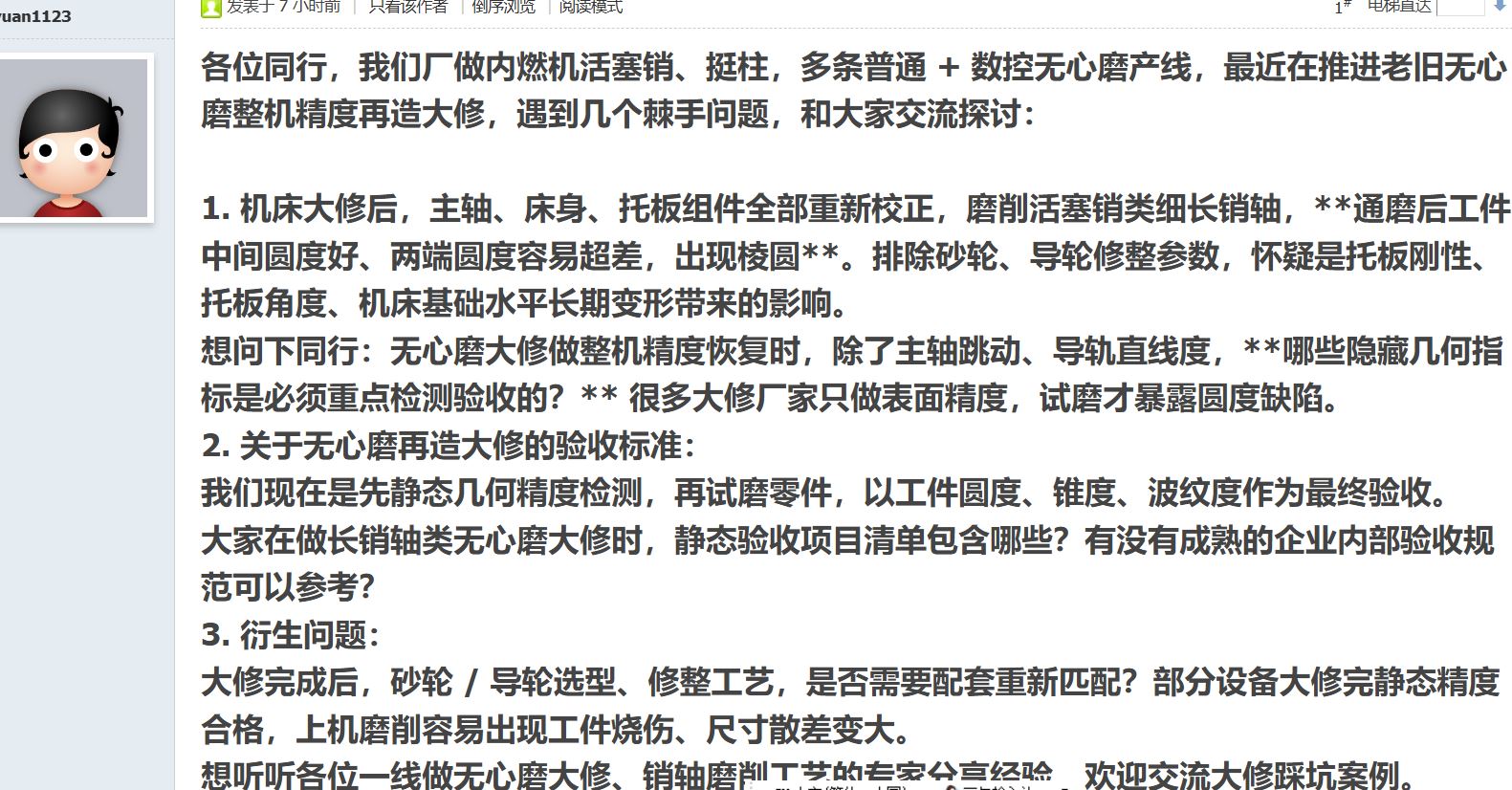

问








答


楼主遇到的工件两端圆度超差问题，除了机械结构校正，恰恰需要通过调整导轮修整角度、砂轮硬度来改善端部磨削的接触刚度与回转平稳性，配合托板参数优化，才能彻底解决。
整体而言，老旧无心磨的精度大修不能停留在 “几何复位” 的层面，必须从残余应力控制、动态刚性校验、工艺系统匹配三个维度形成闭环，才能实现稳定、可持续的精度再造。



细长销轴通磨过程中，工件中间段全程受托板连续支撑，磨削力作用下挠曲变形均匀，因此圆度稳定；而工件两端进出磨削区时，托板有效支撑长度逐步减小，支撑刚度出现阶跃式下降，端部工件在法向磨削力作用下发生让刀与微幅振动，最终形成棱圆（无心磨典型的 3 棱、5 棱误差，本质是工件回转定心失稳）。
大修仅完成了托板角度与水平位置的校正，未校验托板自身截面刚性、工作面磨损量，以及支撑长度与工件规格的匹配性；若托板厚度不足、工作面有不均匀磨损，磨削载荷下的挠度变形会在工件两端被放大，直接导致两端圆度超差。


静态校正的中心高、托板支撑角均为无载荷状态的几何值，实际磨削时，砂轮的法向力与切向力会使工件中心发生偏移。对于两端约束较弱的细长工件，端部的中心偏移量远大于中间段；若托板支撑角（工件中心相对砂轮 - 导轮中心连线的高度、托板工作面倾角）匹配不合理，工件端部回转动心持续偏移，就会稳定产生棱圆误差。


老旧机床床身的铸造内应力虽经多年自然释放，但大修过程中的导轨铲刮、部件重装、锁紧力变化会引入新的装配应力；同时机床基础经长期沉降，导轨全长的扭曲度、直线度会出现隐性不均匀变形。
静态几何检测通常仅采集有限测点，容易遗漏导轨两端的微变形；而在磨削载荷与主轴振动的激励下，导轨的微小扭曲会通过托板传递到工件两端，最终反映为圆度超差。



严格依据 GB/T 4681-2025 规定的检验项目，逐项检测砂轮主轴径向跳动 / 轴向窜动、导轮主轴回转精度、床身导轨直线度与扭曲度、托板支撑面直线度 / 平行度、砂轮与导轮中心高一致性等核心指标。
针对老旧机床大修，可在技术协议中约定几何精度不低于原出厂标准的 85%~90%，无需强制完全匹配新机公差。



试磨工件验证，标准规定的法定检验项目为圆度、圆柱度（锥度）、表面粗糙度；针对活塞销、挺柱这类精密细长销轴，可在协议中额外增加棱圆度、表面波纹度作为验收项。
试磨需在机床达到热平衡（空运转 1~2 小时）后进行，且覆盖日常生产的典型工件规格，避免冷态精度假象。


需抽检连续加工的批量工件（不少于 20 件），验证尺寸与形位精度的一致性；同时在空运转温升后复检关键几何精度，确认热变形、装配应力释放不会导致精度衰减，避免大修后短期精度快速劣化。

大修后机床的静态几何、动态特性均发生了本质变化，原有的砂轮、导轮参数与修整工艺才必须重新匹配验证。

砂轮（粒度、硬度、组织、结合剂）与导轮（硬度、表面形貌）是无心磨工艺系统的核心，其参数需要与主轴刚性、回转精度、托板定心能力一一对应。
大修后主轴动平衡精度、导轨刚性、托板支撑状态均与大修前不同，沿用旧参数会出现磨削负荷失配：例如主轴刚性提升后，原偏软砂轮易堵塞、钝化快；刚性下降则会加剧磨削振动，直接诱发棱圆、波纹度缺陷。



砂轮与导轮的修整参数（金刚石笔角度、单次进给量、光修次数、导轮修整导程），本质是补偿机床主轴跳动、导轨误差的工艺手段。
大修后主轴的回转误差轨迹、导轨的直线度特性均发生改变，原修整参数无法修出最优的工作面形貌，必须重新优化；比如主轴径向跳动变大时，需减小单次修整进给量、增加光修次数，才能保证砂轮工作面的真圆度。

簖爷

搞不懂 这个吊毛为什么要自己搞。在无锡，走错路都能碰到能大修改造无心磨的人。
