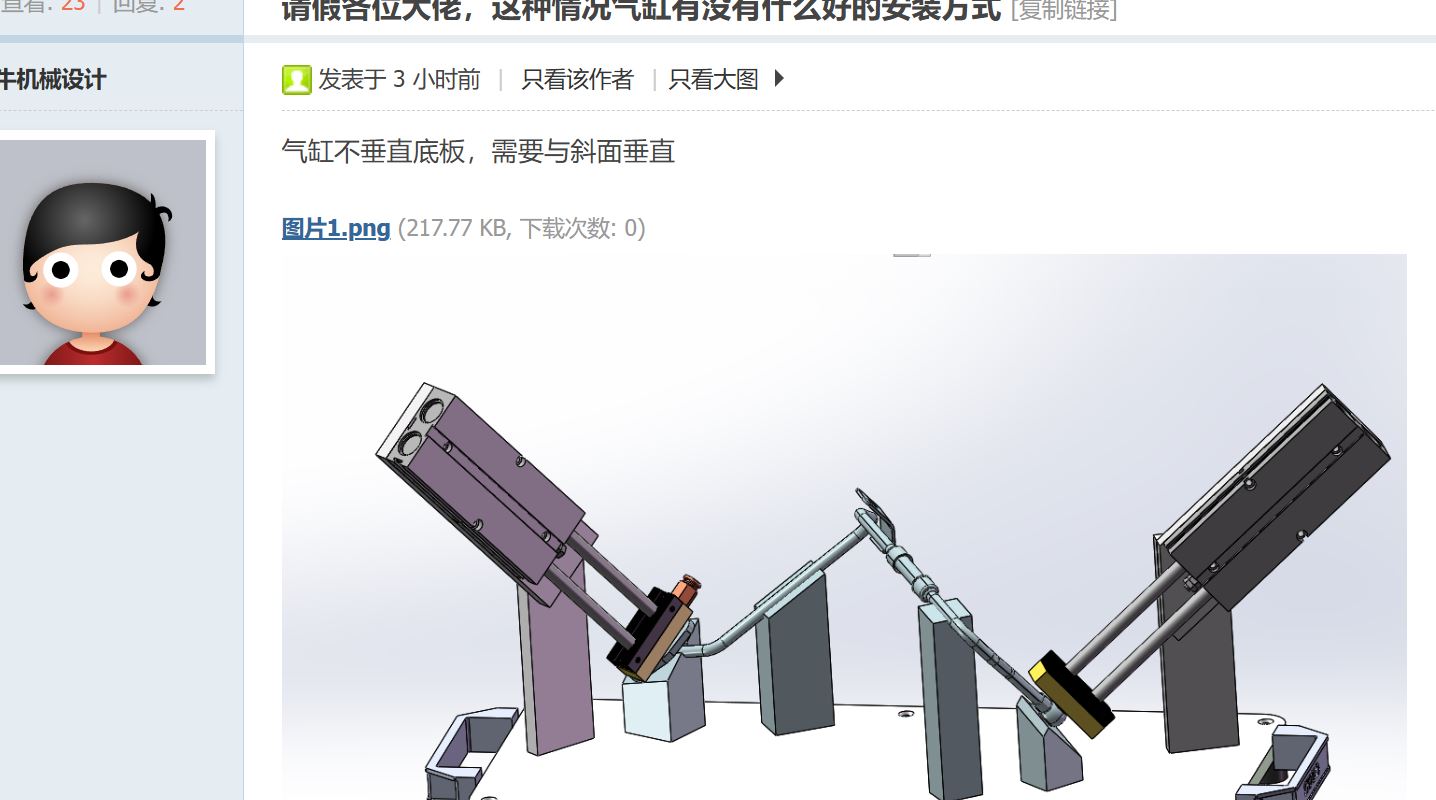

双杆气缸斜着压

寂静回声

问






答


双杆气缸的设计定位非常明确，两根活塞杆的核心作用是防止活塞杆周向旋转，仅能承受极小幅值的侧向力；其导向支撑完全依赖缸体内部的活塞配合与杆密封，属于 “短导向、低刚性” 结构，设计初衷就是活塞杆仅承受轴向拉压力，不承担径向载荷与倾覆力矩。
当气缸斜向布置、沿斜向推动工件时，负载会自然分解出三类有害载荷：
径向分力：垂直于活塞杆轴线，直接作用在活塞杆与密封件上，是气缸密封的 “天敌”；
倾覆力矩：若负载作用点偏离双杆的中心平面，会形成弯矩；且活塞杆伸出越长，力臂越大，弯矩被放大，对缸内密封、活塞杆的损伤呈指数级上升；
交变磨损：工装往复运行时，径向力会持续让密封件偏磨，杆系受力状态持续恶化。

即便双杆分担了部分侧翻力矩，但其导向刚度、抗径向载荷能力，和外置直线导轨仍有数量级的差距，完全不能替代导轨的承载作用。

所以楼主你还在这问这斜向双杆气缸如何安装，你首先就不应该用双杆气缸。
径向力会导致活塞杆密封圈、活塞密封圈单边磨损，短时间内就会出现漏气、行程卡顿、推力衰减，最终气缸完全失效；
长期受径向载荷，活塞杆表面会出现拉伤、偏磨，缸筒内壁也会异常磨损，气缸不可逆报废；
双杆气缸本身的导向间隙就大于导轨结构，侧向受力会放大配合间隙，导致工件位置跑偏，工装的定位、压紧精度无法保证；
若负载较大、行程较长，倾覆力矩可能直接导致活塞杆塑性弯曲，气缸彻底卡死。


集成导轨的滑台气缸，例如 MXS、HLQ 系列滑台气缸，将气缸动力单元与直线导轨集成出厂，导轨直接承载所有径向力、扭转力矩和倾覆力矩，气缸本体只负责轴向推拉。


重载长行程方案：标准气缸 + 外置直线导轨，采用 “气缸浮动连接 + 直线导轨承载” 的经典架构：
工件执行滑块固定在直线导轨的滑块上，所有径向力、弯矩全部由导轨承担；
气缸通过鱼眼接头（浮动接头）与滑块连接，仅输出沿运动方向的轴向力，完全不承受侧向载荷。

如果该工装是斜向压紧工位，也可根据压紧角度和力的需求，选用斜楔式压紧机构，进一步简化结构、提升可靠性。
