机器人移开时容易使壳体晃动不稳

寂静回声

问








答

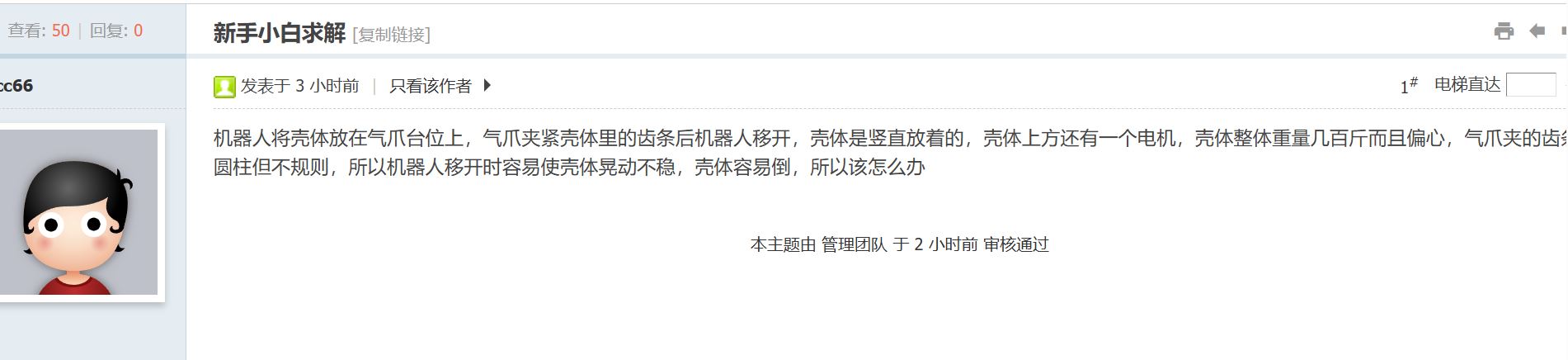

牛B啊，现在都是什么弱智在提问，“气爪夹紧壳体里的齿条”，这里是指齿条在壳体内。
“气爪夹的齿条圆柱但不规则，所以机器人移开时容易使壳体晃动不稳，”，这里又变成气爪夹的齿条了，这齿条究竟是壳体内的还是气爪夹的。
实际上是什么呢，大概率是气爪的齿条从内部夹紧壳体，这样前后文的意思就统一了。
但这里还有个问题，气爪的齿条是个什么玩意，气爪需要齿条吗？气爪通常通过压缩空气驱动活塞运动，从而带动夹爪张开或闭合，实现对工件的抓取、固定或释放。
大概是指夹爪，比如

楼主这个是从内部夹紧壳体，所以应该是指三爪中空气爪



这就完事了吗，不。“壳体整体重量几百斤”是指公斤吗，只是少个“公”字。或者就是几百斤，换成公斤就是几十公斤，妈的差十倍呢。
“机器人移开时容易使壳体晃动不稳”有可能是指机器人放料后未垂直抬起，在 Z 向抬升过程中带有 X/Y 方向的水平位移，末端抓手未完全脱离工件就横向移动，给壳体施加了侧向冲击力，引发初始晃动。
也有可能是机器人下行放料速度过快，壳体砸在台面上产生回弹偏斜，初始状态就处于临界失稳，机器人移开后立刻倾倒。
还有可能是气爪尚未完全夹紧到位，机器人就提前松开并移开，工件失去约束瞬间失稳。
所以是哪种可能？

而且几百公斤的工件竖直放置、顶部带电机导致重心偏高，抗倾覆的核心是足够的约束高度和可靠的径向限位。
如果气爪存在以下设计缺陷，即使机器人动作完美，工件也存在失稳风险。
若气爪夹紧面靠近壳体底部，近似于底部单点约束，工件上部可绕夹紧点大幅摆动，轻微扰动就会被放大，最终倾覆。夹紧位置越靠近重心甚至高于重心，抗倾覆能力越强。
爪指在竖直方向的接触高度太小，近似 “线约束” 而非 “面约束”，无法提供足够的抗倾覆力矩来抵消侧向力。
内撑式夹紧完全依赖摩擦力提供约束，若气源压力波动、爪指表面光滑、内孔残留油污 / 切削液，摩擦力会大幅下降，工件受侧向力时发生滑移偏转。
气爪与台位支撑面的同轴度不合格，内撑夹紧时会将壳体顶歪，壳体底部与台面从面接触变为点 / 线接触，本身就处于倾倒临界状态。
如果几百公斤的总重完全靠气爪内撑的摩擦力悬空承载（底部无支撑台面），这属于方案设计缺陷。气动内涨的摩擦力受工况影响极大，无法稳定承载大重量轴向载荷，下滑过程中必然偏斜倾倒。


楼主提供的信息至少缺失 6 项决定分析方向的关键内容。
壳体放置后，底部是否有支撑台面承载全部重量？还是完全由气爪内撑悬空承重？
壳体高度、内孔直径、外形尺寸，电机安装后的整体重心高度，确认重心是否真的无偏载。
气爪类型（三爪 / 平行爪 / 涨套）、爪指数量、额定夹紧力、爪指接触弧长与轴向高度、夹紧面距离壳体底部的高度。
台位是否有止口、定位销等底部辅助定位？壳体与台面的接触形式是完整平面还是环形面？
机器人放料到位→气爪夹紧→机器人松爪→机器人移开的先后顺序与延时设置。
气源压力是否稳定？壳体内孔是否有油污 / 切削液？周边是否有振动源干扰？
