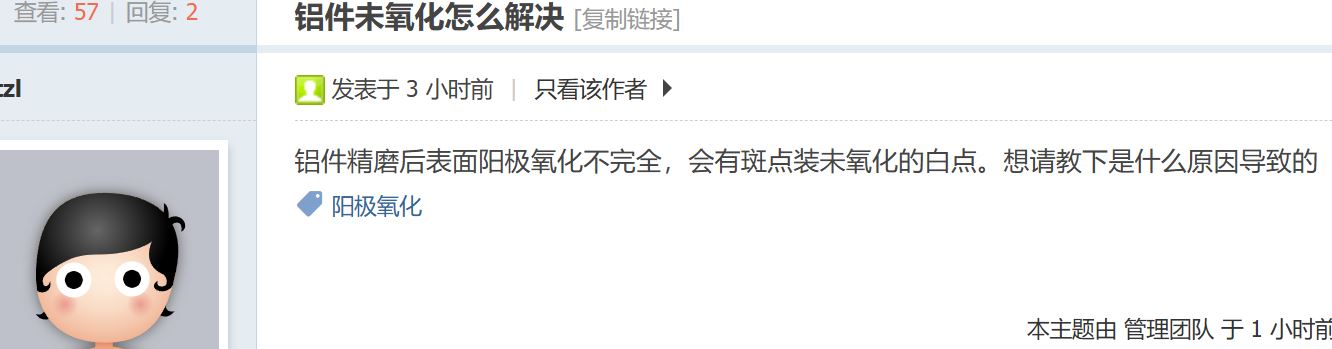

铝件未氧化

寂静回声

问






答


精磨工艺绝对无法干磨（会导致表面烧伤、砂轮堵塞），必须使用切削液 / 磨削液，而精磨后的表面粗糙度通常在 Ra0.8 以下，微观上存在大量毛细沟槽，油污会物理嵌合在沟槽中，普通清洗难以彻底去除。
含硅、含蜡、含极压添加剂的切削液（尤其是半合成、全合成切削液）残留会形成憎水绝缘膜，阳极氧化时电流无法通过该区域，导致氧化膜无法生成，形成边界清晰的白点。
磨削过程中产生的铝粉会与油污混合形成油泥状复合物，附着力极强，常规喷淋清洗无法去除。


常见操作误区
仅用常温碱性脱脂剂浸泡 5-10 分钟：对精磨毛细沟槽中的油污无效；
脱脂后直接进入碱蚀工序：未经过热水漂洗，脱脂剂残留会带入后续槽液；
使用回收的切削液：长期使用的切削液中含大量铝粉和油污分解物，残留风险翻倍。


铝在空气中1 分钟内就会生成厚度约 1-3nm 的致密自然氧化膜（Al₂O₃），精磨后的新鲜表面氧化速度更快。这层氧化膜不导电，会阻碍阳极氧化时的电化学反应，导致局部氧化膜无法生长，形成弥散状白点。

常见操作误区
认为 "刚磨好的工件没有氧化层"：实际上精磨结束到进入槽液的几分钟内，氧化层已经形成；
酸蚀（碱蚀）时间过短或浓度过低：无法彻底穿透自然氧化；
碱蚀后出光不充分：碱蚀会在表面生成一层黑色的硅、铜残渣膜，同样会阻碍氧化。



精磨时砂轮粒度选择不当（过细）、砂轮硬度太高、磨削压力过大，导致碳化硅、氧化铝磨料颗粒机械嵌入铝基体表面。
特征：白点呈针尖状，随机分布，放大镜下可见微小颗粒，用针挑开后内部是未氧化的铝基体。


磨削时冷却不足、进给量过大、砂轮钝化，导致局部温度超过铝的再结晶温度（约 300℃），表面形成致密的热氧化层。
特征：白点呈不规则片状，沿磨削纹路分布，边界模糊，氧化后该区域颜色明显偏浅。


精磨时产生的残余应力会导致局部晶格畸变，氧化膜生长速度不均匀。
特征：白点多分布在工件边缘、尖角或磨削纹路的交叉处。



观察白点分布：
集中在某个区域有可能是脱脂不彻底或装夹不良；
沿磨削纹路分布有可能是磨削烧伤或磨料嵌入；
随机弥散分布有可能是自然氧化层未去除或材质问题；

用丙酮擦拭白点区域：
擦拭后白点消失有可能是油污残留；
擦拭后白点仍存在有可能是氧化层问题或磨料嵌入；

用放大镜观察白点：
可见微小颗粒有可能是磨料嵌入；
表面光滑无颗粒有可能是自然氧化层或热氧化层。
